Descripción

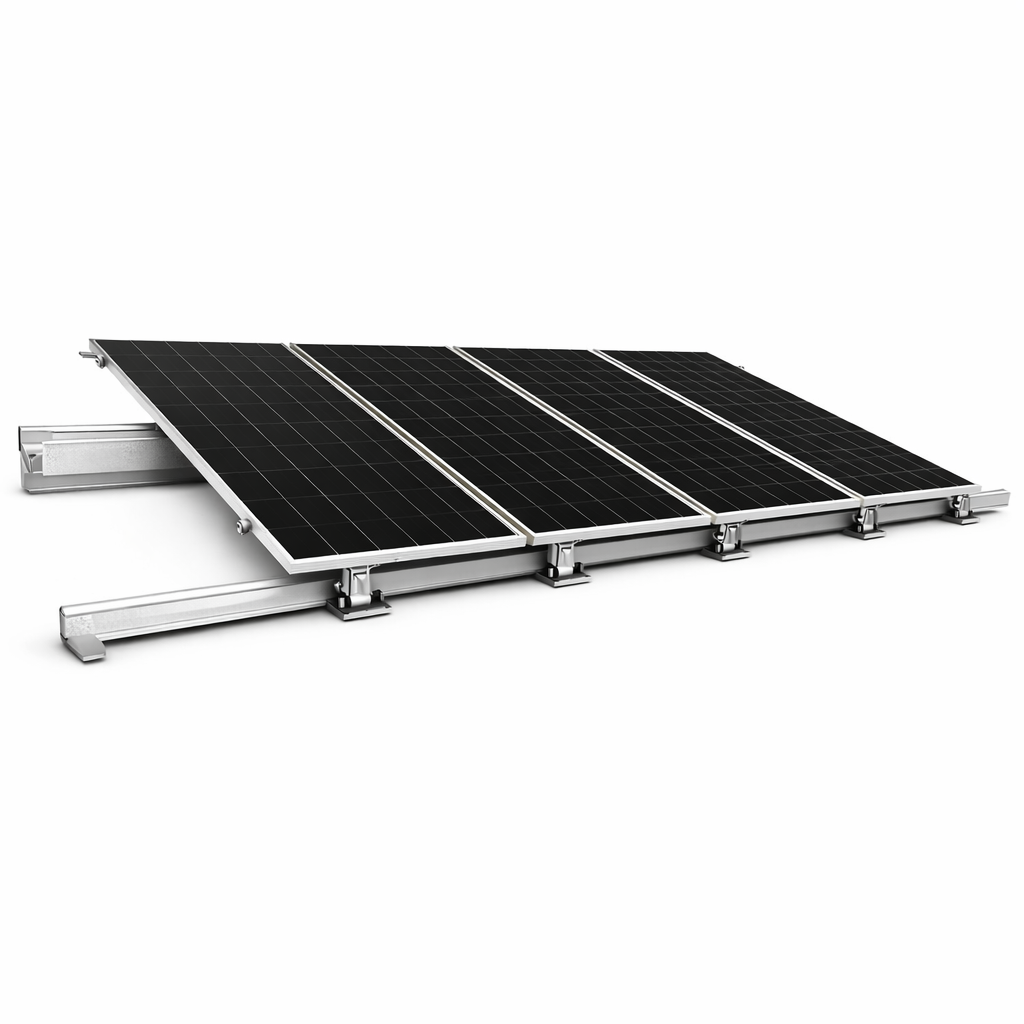

El Kit de Estructura Coplanar Mibet MRac es una solución completa y profesional para instalar 4 módulos fotovoltaicos en configuración coplanar sobre techo inclinado, entregando una fijación robusta y una estética limpia en proyectos residenciales y comerciales.
Este kit está pensado para optimizar el trabajo en terreno: incluye 2 rieles MA OP de 4.800 mm y un set completo de accesorios para sujeción de módulos, fijación de la estructura y puesta a tierra, mejorando seguridad eléctrica y calidad de montaje.
La estructura utiliza aluminio anodizado AL6005-T5 y componentes en acero inoxidable SUS304, lo que aporta excelente resistencia a la intemperie y larga vida útil. Además, su diseño permite trabajar con paneles en orientación vertical u horizontal (portrait/landscape), facilitando la adaptación según medidas del módulo y distribución del techo.
Se vende como kit completo (riel + accesorios), ideal para instaladores que buscan estandarizar montaje, reducir tiempos y asegurar una instalación confiable.
Contenido del kit (para 4 paneles)
1) Rieles (incluye 2 unidades)
MA OP Rail – L=4800 mm: 2 unidades
2) Accesorios (incluidos en 1 kit)
End Clamp 30 Kit (abrazadera final) – 4 un
U20 Inter Clamp 30 Kit (abrazadera intermedia) – 6 un
L Feet Kit con tornillo ST6.3×90 – 8 un
Earth Grounding Clip (clip puesta a tierra) – 6 un
Grounding Lug (terminal de tierra) – 2 un
Cable Clips A (clips de cables) – 4 un
Ficha técnica (bullets)
Tipo de montaje: Coplanar (módulos paralelos al techo)
Aplicación: Techo inclinado (pitched roof)
Cubierta compatible: Trapezoidal / acanalada
Rango de inclinación recomendado: 0° a 15°
Orientación de módulos: Vertical (portrait) / Horizontal (landscape)
Compatibilidad de módulos: con marco o sin marco (según configuración)
Material estructura: Aluminio AL6005-T5 anodizado
Material fijaciones / clips: Acero inoxidable SUS304 + tornillería con tratamiento anticorrosivo
Resistencia diseño (referencial): viento 60 m/s | nieve 1.6 kN/m²
Normativas de diseño referenciales: EN/Eurocode, ASCE (según documentación del sistema)
